MSV-F2 DN25

У нас Вы можете приобрести клапан MSV-F2  со скидкой,

позвонив по номеру 8(495)-761-94-71 или оставив заявку на наш электронный адрес 7619471@mail.ru.

Описание клапана.

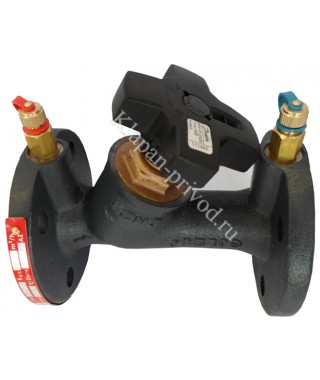

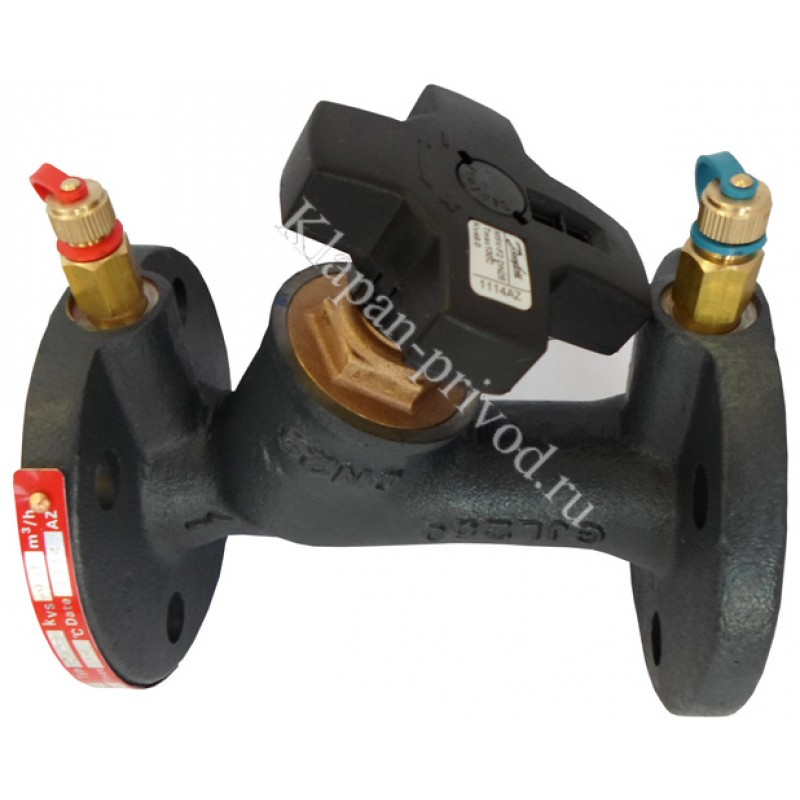

Клапаны MSV-F2 DN25 используются для гидравлической балансировки трубопроводных систем отопления.

Внимание клапаны MSV-F2 не предназначенны для работы в паровых системах.

Принцип работы.

Клапан закрывается путем механического поворота маховика по часовой стрелки.

Положение штока отображается на цифровом индикаторе.

Настройка клапанов.

Рисунок 1	Рисунок 2	Рисунок 3

1. Положение штока клапан отобржается на цифровом поворотном индикаторе (a,b) рис.1.

Число (а) показывает кол-во оборотов маховика.

Число (b) точность настройки до 0.1 оборота.

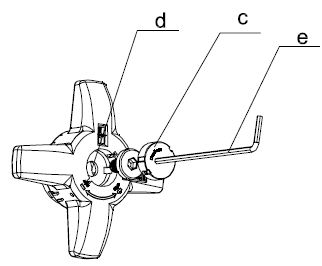

2. Снять заглушку (с) рис.2.

Установить отвёртку в отверстие и аккуратно надовить.

3. Поворачийте маховик по часовой стрелки и полностью закройте клапан.

Значение на индикаторе (00). Поворачивая рукоядку против часовой стрелки, настройте как вам нужно.

4. Затяните блокировочный винт (d) по часовой стрелки до конца при помощи шестигранника рис. 2.

После данный клапан и настройка не собьётся.

5. При необходимости можно опломбировать рис. 3.
